芯片測試市場現狀如何?
所屬類別:2020-07-01 閱讀:1560次
芯片測試工藝流程是半導體材料集成電路芯片工藝的較為關鍵的一道工藝流程,是將封裝后的集成芯片放置各種各樣自然環境下檢測其電氣設備特性,如回應速度、耗費輸出功率、精密度和噪音、運作速率、工作電壓抗壓度這些。一般一個商品的以后檢測必須根據不計其數個檢測內容,一切一個內容不通過都是造成 集成芯片的不過關。在其中的一些極性主要參數相對性于溫度的轉變會造成一定的飄移或轉變,因此以便確保集成芯片以后運用時的靠譜,許多商品都必須開展高溫、超低溫與室內溫度的檢測,通稱三溫檢測,尤其是對于一些轎車級、工業生產級商品。

芯片測試的功效有一個關鍵的功效便是出示高低溫試驗的界面測試。然這也跟同階段的測試的總體技術實力相關,這一時期廣泛對檢測的溫控水平規定不高換句話說不用非常精確的溫控。芯片測試在近10多年的發展趨勢早已較為完善,可是伴隨著電子器件技術性的發展趨勢及自身精確度的提升,傳統式的芯片測試早已遠遠地不可以符合要求。由于沒有集成芯片具體溫度的意見反饋,因此難以獲知在測集成芯片的具體溫度是否做到了設置的溫度范圍。因而集成芯片具體溫度的意見反饋是很重要的一點,也是芯片測試溫控水平發展趨勢的關鍵標示。芯片測試機器設備歷經集成芯片、半導體材料、電子器件制造行業的飛速發展。
相關產品:
![]() 示波器 |
![]() 圓片測試烘箱 |
![]() 圓片測試真空包裝機 |
![]() STS 8200B |

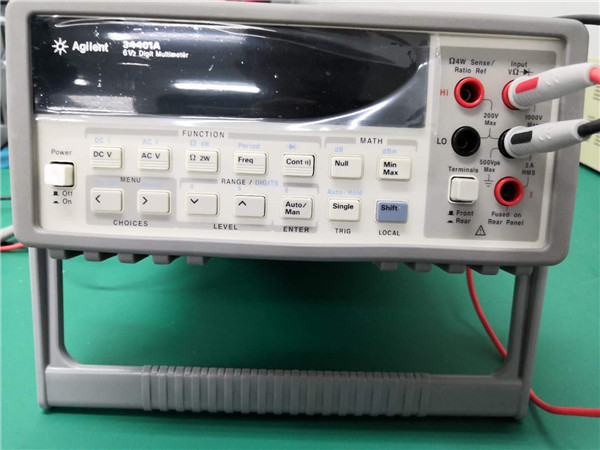

![]() 萬用表 |
